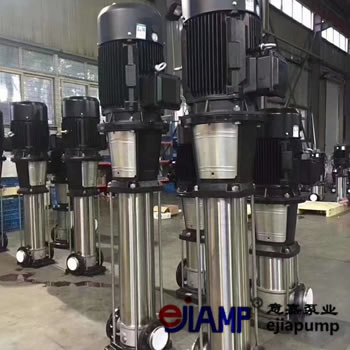

CDLF系列不銹鋼立式多級泵是上海意嘉泵業制造有限公司融合國內外先進技術精心設計制造的非自吸立式多級離心泵。該系列泵采用標準立式電機和快裝式機械密封,更換極為方便。作為一種多功能產品,它能輸送從自來水到工業液體等各種不同介質,適用于不同溫度、流量和壓力范圍。其中,CDL 適用于無腐蝕性液體,CDLF 則適用于輕度腐蝕性液體,而泵的過流部分均采用不銹鋼(304\316)材料制成,可有效應對輕度腐蝕性介質,甚至能替代國外 CR、CRN 等同類產品。產品投放市場后,憑借高效節能、質量可靠、使用范圍廣等顯著特點,深受廣大用戶的青睞。

產品特征
卓越性能與長壽命:采用優良的水力模型和先進的制造工藝,極大地提升了泵的性能和使用壽命,為用戶提供長期穩定的使用體驗。
可靠運行與高溫適應性:軸封采用硬質合金及氟橡膠的機械密封,不僅提高了泵運行的可靠性,還能適應較高溫度的輸送介質,確保在復雜工況下穩定工作。
耐腐蝕設計:過流部分采用不銹鋼板沖壓焊接而成,使泵具備良好的耐腐蝕性,可適用于輕度腐蝕性介質,拓寬了其使用范圍。
緊湊節能與易檢修:整體結構緊湊,體積小、重量輕,運行時噪聲低,節能效果顯著。檢修方便,降低了維護成本和時間。
便捷管路連接:輕型不銹鋼立式多級泵的進水口與出水口位于泵座同一水平線上,可直接接入管路當中,簡化了安裝流程。
靈活電機配備:采用標準電機,用戶可根據實際需求輕松配備合適的電機,滿足不同的工作要求。
智能保護功能:可根據用戶需要配備智能保護器,對泵干轉、缺相、過載等情況進行有效保護,延長泵的使用壽命,減少故障發生。
產品用途
供水領域:可用于水廠過濾與輸送、水廠分區送水、主管增壓以及高層建筑增壓,保障居民和工業用水的穩定供應。
工業增壓:在流程水系統、清洗系統、高壓沖洗系統和消防系統中發揮重要作用,為工業生產提供穩定的壓力支持。
工業液體輸送:適用于冷卻和空調系統、鍋爐給水和冷凝系統、機床配套以及酸和堿等工業液體的輸送,確保工業生產的正常運行。
水處理環節:在超濾系統、反滲透系統、蒸餾系統、分離器和游泳池等水處理過程中,該泵能夠高效工作,保證水質處理效果。
農業灌溉:可用于農田灌溉、噴灌和滴灌,提高農業用水效率,促進農業生產。
輸送介質
適用于稀薄、清潔、不含固體顆粒或纖維的非易燃易爆液體。
能夠輸送諸如礦泉水、軟化水、純水、清油和其它輕化工介質等。
當輸送液體的密度或粘度大于水時,若有需要,必須配用大功率電機,以確保泵的正常運行。
泵是否適用于某一特定液體由多種因素決定,其中氯含量、PH 值、溫度和溶劑、油的含量等是重要的考量因素。
運行條件
輸送的液體需為稀薄、干凈、非易燃易爆且不含固體顆粒或纖維的液體。
液體溫度方面,常溫型適用范圍為 -15℃~ +70℃,熱水型適用范圍為 -15℃~ +120℃。
環境溫度最高為 +40℃。
海拔最高為 1000m。
電機參數
電機為全封閉,風冷式二極標準電機。防護等級達到 IP55,絕緣等級為 F。標準電壓在 50Hz 時,有 1×220 - 230/240V、3×200 - 220/346 - 380V、3×220 - 240/380 - 415V、3×380 - 415V 等多種選擇,可滿足不同用戶的用電需求。
曲線條件
所有性能曲線均基于電機在恒速 2900rpm 的測量值,為用戶提供準確的性能參考。
曲線容差符合 ISO9906 附錄 A 的標準,確保數據的準確性和可靠性。
測試采用 20℃不含空氣的水,運動粘度為 1mm2/s。
泵的使用應參照加粗曲線的性能范圍,避免因流量過小產生過熱或流量過大使電機過載等問題,保障泵的安全穩定運行。
型號意義
以 CDLF16 - 50FSWSC 為例,“CDLF”代表輕型不銹鋼立式多級離心泵;“16”表示額定流量為 16m3/h;“50”代表級數×10;而“FSWSC”是該型號的特定標識或補充說明,用于區分不同的配置或功能。
截面圖與零件材料
CDLF 不銹鋼立式多級泵解剖圖詳細展示了各個零件的位置和材料。其中,泵頭采用鑄鐵(ASTM25B),部分襯里為不銹鋼(AISI304);機械密封確保密封性能;出水導葉、導葉、支撐導葉、導流器、葉輪、軸、葉輪隔套、耐壓筒、進出水段等均采用不銹鋼(AISI304)材料,具有良好的耐腐蝕性;軸承采用碳化鎢,保證運轉的穩定性;聯軸器為碳鋼材質;底座采用鑄鐵(ASTM25B)。
參數表
雖然文檔中未直接給出 CDLF16 - 50FSWSC 的具體參數,但可參考類似型號的參數表。如 CDL16 - 5 型號,流量為 16m3/h,揚程為 58m,電機功率為 5.5KW,轉速為 2900r/min。用戶可根據實際需求和類似型號的參數,對 CDLF16 - 50FSWSC 的性能有一個初步的了解和預估。
CDLF16 - 50FSWSC 不銹鋼立式多級泵憑借其出色的性能、廣泛的適用性和可靠的質量,是眾多行業液體輸送和增壓的理想選擇。在實際使用中,用戶可根據具體的工況和要求,合理選擇和配置該泵,以達到最佳的使用效果。
